POZO A TIERRA VERTICAL

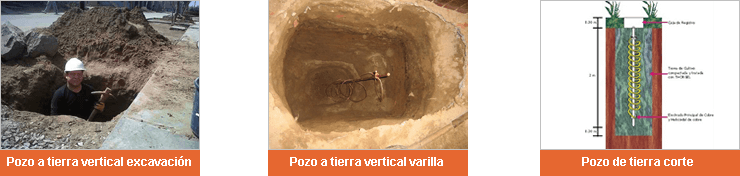

Para construir un pozo a tierra vertical lo primero que hay que hacer es la excavación de la zanja. Se debe excavar una zanja (forma cilíndrica) de 1 metro de diámetro y de una profundidad mayor a 2.40 metros que es la longitud máxima de la mayoría de los electrodos de cobre comercial a usar, desechando todo material de alta resistividad tales como piedras, hormigón, arena, cascajo, cerámicos, huesos, vidrios, maleza, desmonte, arcilla, madera, etc.
Para rellenar el pozo se utilizará tierra de cultivo o tierra de chacra tamizada en una malla de 1/2", llene los primeros 0.30 m y compacte fuertemente con un pison, presente el electrodo con el helicoidal si aun prefiere utilizar el alambre desnudo como heliciodal; esto en la actualidad se reemplaza con el cemento conductivo, llene los siguientes 0.20 m y vuelva a compactar, repita la operación hasta completar 1 metro cubico, luego forme una concavidad al rededor del electrodo con el helicoidal.
Disuelva el contenido del empaque de gel en no menos de 20 litros de de agua y viértala en la concavidad del pozo o la zanja, espere su total absorción; disuelva el contenido de los demás componentes en no menos de 20 litros de agua y proceda de la misma forma que con los otros productos.
Si se trata de un pozo hecho a base de cemento conductivo, recubra la barra con un tubo a modo de molde, proceda a rellenar el molde con el mortero del cemento conductivo, dejando solo unos 20 cm de la parte superior de la barra expuesta para el conector.
Repita la aplicación hasta culminar el pozo, colocando una caja de registro de concreto con tapa, por medio de la cual se realizaran las mediciones del pozo y facilitara el mantenimiento periódico.
Si no empleara una helicoidal de cable desnudo de cobre alrededor del electro y por tanto empleara cemento conductivo tendrá un pozo a tierra libre de mantenimiento.
Siempre obtendrá mejores resultados del valor de la resistencia del pozo a tierra cuando trate la tierra de chacra con sales higroscópicas para darle un mayor grado de conductividad.
